Winding and Packaging

Fisk developpa l’enroulement par niveaux sur les 40 années passées, en fils carrés ou plats, tout en perfectionnant en même temps la courbure et le déport appliqués au fil lors de l’embobinage. Nous avons conçu une bobine plastique monobloc à usage spécifique des câbles enroulés par niveaux. Actuellement nos plus grandes bobines (500kg) peuvent recevoir une quantité prodigieuse de file de haute précision afin que nos clients bénéficient de plus longs défilements sans changer de bobine.

Les informations présentées correspondent aux bobines et fûts les plus communs. Pour les disponibilités en conditionnements alternatifs, veuillez contacter notre département des ventes.

Bobines pour fils en alliages

Alloy Wire
Packaging

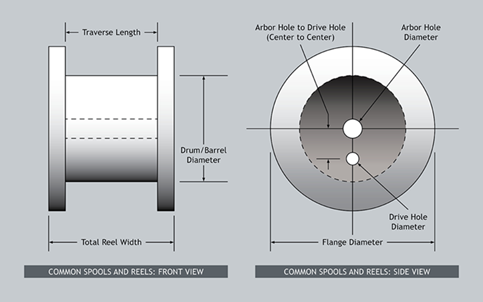

Specifications
Spool
Type
P/N
30 x 11
Plastic
P30X11 30 11 5 16.25 14.5 1.5 noteA 1000 58.5
22 x 11
Plastic
P22X11 22 11 5 14 14 n/a noteA 440 33
20 x 6
Plastic
P20X6 20 6 3.5 16.25 8 n/a noteB 110 14.5
18 x 3.5
Plastic
P18X3.5 18 3.5 12 12.5 4.125 n/a noteB 75 4
16 x 6
Plastic
P16X6 16 6 5 9.75 9 n/a noteB 110 12
12 x 3.5
Plastic
P12X3.5 11.75 3.5 2 8.25 3.875 0.375 1.688 25 1.4

Toutes dimensions sont exprimées en pouces. Pour d’autres types de bobines, veuillez contacter notre département des ventes.

  • A
  • Logement pour taquet d’entraînement de 0.75″ situé entre 3.875 et 5.875″ de l’axe (centre è centre).
  • B
  • Zone ouverte d’entraînement de l’arbre au bord de la bobine.

Pobines pour fils conducteurs

Conductor Wire
Packaging
Specifications
Spool
Type
P/N
22 Inch
Plastic
P22x11 22 11 5 14 14 0.75 noteA 375 33
16 Inch
Plastic
P16x8x1 16 8 1.25 8.75 10.5 1.5 2.625 125 11.5
12 Inch
Plastic
P12x7x1 11.875 7 1.25 6.5 8 1.25 2 50 2.8
8″ Plastic
(3″)
P8x6 8 6 3 4.5 7.375 0.375 1.930 25 1.4
8″ Plastic
(1.25″)
P8x6x1 8 6 1.25 4.5 7.375 0.375 1.930 25 1.6
6 Inch
Plastic
P6x3.5x? 6 3 0.625 3.5 4.25 0.75 0.937 8 0.65
DIN 250
Plastic
DIN250 9.842 6.3 3B 6.25 7.874 0.375 3.75 45 3
DIN 200
Plastic
DIN200 7.874 6.3 0.866B 5.315 7.874 0.5 noteC 25 1.6
DIN 160
Plastic
DIN160 6.250 5 0.630B 4 6.25 0.5 1 15 1
DIN 125
Plastic
DIN125 4.921 3.973 0.630B 3.15 4.921 0.276 0.787D 6 0.55
24C
Bobbin
24Carrier 2.600 4.2 0.650 1.38 4.6 n/a n/a 2.5 0.20
16C
Bobbin
16Carrier 2.600 2.84 0.650 1.38 3.25 n/a n/a 1.5 0.14

Toutes dimensions sont exprimées en pouces. Pour d’autres types de bobines, veuillez contacter notre département des ventes.

  • A
  • Logement pour taquet d’entraînement de 0.75″ situé entre 3.375 et 4.875″ de l’axe (centre à centre).
  • B
  • Trou d’axe en V.
  • C
  • Trous d’entraînement situés à 1″ et 1.25″ de l’axe (centre à centre).
  • D
  • Rainure additionnelle pouvant recevoir un taquet d’entraînement de 0.276″ (7mm) logé à 0.5″ (11-13mm) de l’arbre (centre à centre).
