Conductor Facts: Strand Configurations

Download PDF

Les conducteurs ayant forme de torons sont composés de brins non isolés en fil tordus ensemble. Les avantages de ces conducteurs toronnés par rapport à des fils monobrins de section équivalente sont une flexibilité améliorée et une résistance à la flexion alternée supérieure. Les conducteurs toronnés peuvent être fabriqués selon diverses configurations, dont les plus communes sont concentriques, torsadées ou cordées.

Concentrique

Lorsque le terme « toronnage concentrique » est utilisé, il fait référence à la définition du mot « concentrique » qui signifié « au centre commun ». Un conducteur concentrique peut être définit comme :

« ayant un fil d’âme entouré par une ou plusieurs couches de fils positionnés de manière hélicoïdale selon une configuration géométrique ».

La configuration géométrique implique des constructions à 7, 19, 37, 61, (etc.) brins ou membres, suivant un arrangement où chaque couche a 6 brins de plus que la couche qui la précède.

Dans tous les types de constructions toronnées, les arrangements géométriques des brins sont cohérents sur toute la longueur du conducteur. Cela signifie que le fil d’âme et tous les brins de toutes les couches conservent leurs positions respectives du début à l’extrêmité de la longueur.

Le principal avantage des constructions concentriques est le diamètre compact et serré aux tolérances fines pouvant être maintenu tout su Long du conducteur. Les constructions concentriques ont une surface uniforme et souple convenant aux isolations fines des applications à hautes performances.

Toronnage concentrique

Il existe quatre types plus communs de constructions concentriques utilisés dans l’industrie du fil et du câble de hautes performances. Bien qu’il existe quatre types distincts, l’industrie fait habituellement référence lorsqu’elle parle de « concentrique » à la configuration “True Concentric” et fait un usage interchangeable des deux termes. Les autres types sont référencés plus strictement.

Concentrique ou True Concentric est caractérisé par un fil d’âme entouré par une ou plusieurs couches de fils posés de manière hélocoïdale selon un arrangement géométrique, avec un sens de pas alterné et une longueur de pas croissante.

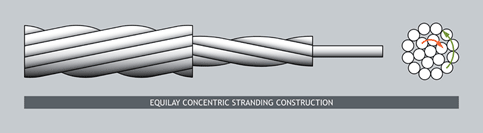

Equilay ou Equilay Concentric est caractérisé par un fil d’âme entouré par une ou plusieurs couches de fils posés de manière hélicoïdale selon un arrangement géométrique, avec une direction de pas alternée et une longueur de pas constante.

Unidirectional ou Unidirectional Concentric est caractérisé par un fil d’âme entouré par une ou plusieurs couches de fils posés de manière hélicoïdale selon un arragement géométrique, avec la même direction de pas et une longueur de pas croissante.

Unilay ou Unidirectional Equilay Concentric est caractérisé par un fil d’âme entouré par une ou plusieurs couches de fils posés de manières hélicoïdale selon un arrangement géométrique, avec la même direction de pas et la même longueur de pas.

Torsades

Les fils torsadés comporte un nombre quelconque de brins disposés de manière plus aléatoire. Tordus en une seule opération, tous les brins ont la même direction de pas et la même longueur de pas, avec cependant une surface moins unie et des tolérances de dimètre plus lâches que les constructions concentriques.  Le nombre de brins est déterminé par la taille des fils utilisés et la section globale requise.

Cordes

Les torons simples consistent en un assemblage de monobrins en une configuration concentrique ou torsadée. Les torons composés, ou cordes, consistent en un assemblage de torsades ou de torons, les membres, en une configuration finale concentrique ou torsadée.

Les cordes ont l’avantage d’une flexibilité accrue par l’usage d’un grand nombre de brins plus fins tout en maintenant une tolérance plus fine pour le diamètre que les simples constructions torsadées. Les cordes sont plus evidentes dans les plus grandes tailles AWG, telles que la jauge 8 AWG, mais il en existe de nombreuses applications réclamant la flexibilité dans les jauges plus petites. Les constructions sont variables et peuvent comporter des centaines ou des milliers de brins.
